隨著化工企業電力自動化和信息化的深入建設，其對供電質量和供電可靠性的要求也越來越高，而由于受各類內外因素的影響，在生產過程中常會發生供電事故事件，影響企業生產安穩長滿優運行。

?

1 供電故障及其影響

在化工企業的生產和設備運維過程中，常見的生產設備例如電動機等容易受工廠電網供電影響，再加上不可外界因素和突發的情況，其供電體系常會因為雷擊、短路、電壓不穩、頻率異常或啟動和停用大功率機械設備等現象而造成短時間的電壓波動，甚至會導致失電等故障。短暫的停電固然不會對供電體系和設備動力產生較大的影響，然而當抗晃電裝置因此而發生關斷后，就會中斷給動力部分的信號傳輸，使其處于動力失控的狀態；當供電恢復后，抗晃電裝置重新開始給動力部分傳輸信息，此時動力部分仍處于正常工作狀態，這就會導致運轉中的設備因為信號丟失而聯鎖跳停。如果停電時間過長，動力部分及抗晃電裝置均會遭到影響，動力部分就得不到抗晃電裝置的運送信號而中止工作；供電恢復后，抗晃電裝置會再次給動力部分發送信號，但是動力部分無法斷定是否應答，從而造成一系列相關的設備問題，嚴重時會導致人員受傷。

?

2?抗晃電設備簡介

晃電是指電網電壓在短時間內跌落和恢復正常的現象，一般情況下不超過2秒。因此，對于抗晃電設備的需求是很需要的。

?

3 幾種實用的低壓抗晃電功能

3.1 運用抗晃電接觸器

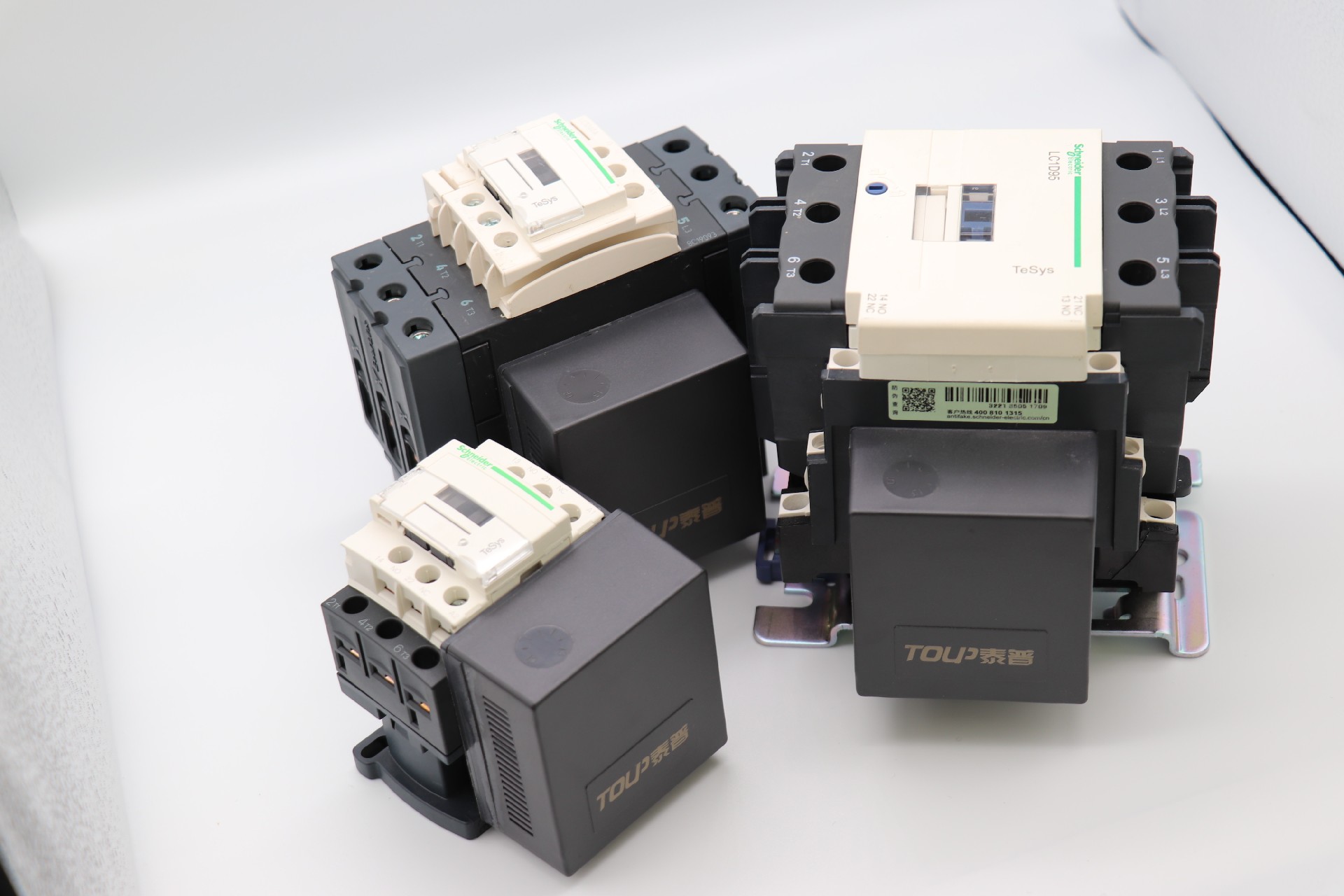

低壓設備抗晃電就是對抗晃電接觸器的選擇，應選擇具有開釋電壓較低且開釋時間較長的特點。發生晃電現象時，由于慣性原因導致電動機拖動的設備無法很快地降低轉速。晃電期過后，電源體系正常供電，電動機電流運轉值。此時，如果接觸器不發生脫扣則可有效地因晃電而導致的電動機停運。以TPM-K抗晃電接觸器為例，TPM-K抗晃電接觸器在電源正常狀態下，控制模塊處于儲能狀態，接觸器的啟動和停止與常規接觸器一樣，當有晃電發生使電壓降到接觸器的維持電壓以下時，控制模塊開始工作，以儲能釋放的形式保持接觸器繼續吸合，當電源電壓恢復后，控制模塊有繼續轉入儲能狀態。通過上述實驗數據可知，TPM系列接觸器在抗晃電方面性能更好。?

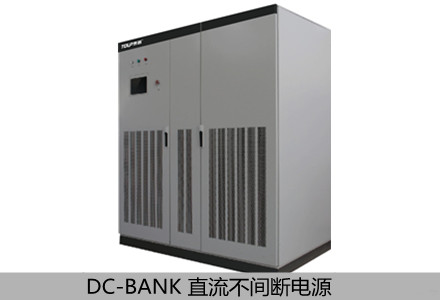

3.2 DC-BANK直流不間斷電源

TPM-DCBANK系統的作用就是：當企業的電氣系統發生故障(晃電﹑甚至停電)之后，結合變頻器原理和工作方式，采用TPM-DCBANK/抗晃電系統直流供電方式是解決變頻器晃電跳閘的辦法，保障電機連續﹑穩定運行，避免電機輸出波動或跳閘所造成的事故；從而大幅度減少電氣故障給生產帶來的損失和危險。

TPM-DCBANK特點

（1）結構簡單穩定

當用于變頻器調速回路時，系統未用常規UPS向VVVF提供交流電源，而是采用TPM-DCBANK向VVVF提供直流電源。從而減少了AC/DC、DC/AC 兩次變換，降低了系統功耗。

（2）本系統包含接入系統中的電動機的啟動控制和保護元件。

（3）多臺變頻器可同時接入一套系統，無環流，互相無干擾。

（4）電動機享有VVVF的軟啟動、調速等功能，并具備短路、接地故障和過載等保護特性。

（5）充電器具有穩壓、限流功能，及浮充溫度補償功能。

（6）采用美國ATMEL公司CPU。參數數字化設定及監視，可顯示電壓電流參數。PLC的編程對每臺電動機的啟動、停止和蓄電池定期向假負載放電實施監控。

（7）采用方便檢修維護的模塊化結構，可并聯使用。

（8）系統各回路，檢修某回路VVVF及其控制保護電路等，不影響其他回路工作。

（9）采用IGBT逆變功率器件和微處理器控制。

（10）靜態開關采用在線和電壓自動監控，確保主電源失電時，系統瞬時切換到電池供電，變頻器的輸出沒有擾動。

?

除以上之外還可以使用TPM-QSDVR電壓暫降保護系統、TPM-QC抗晃電裝置、TPM-QB抗晃電模塊等產品，鄭州泰普科技是集研發與生產為一體的治理晃電的廠家，自2011年建立以來，已為各個企業解決晃電帶來的危害已有十年時間。
