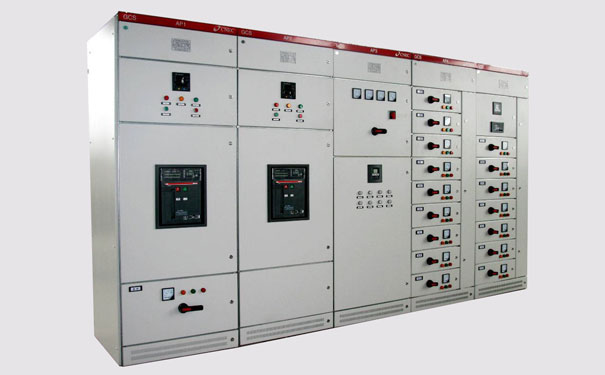

(1)GCS型電氣柜用途

GCS型低壓抽出式開關柜使用于三相交流頻率為50Hz，額定工作電壓為400V（690V），額定電流為4000A及以下的發、供電系統中的作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，也可用在大型發電廠，石化系統等自動化程度高，要求與計算機接口的場所。

執行標準:本產品符合GB7251.1-1997《低壓成套開關設備和控制設備》和/T9661-1999《低壓抽出式成套開關設備》的要求。

(2) GCS型電氣柜結構特點

①框架采用8MF型開口型鋼，主構架上安裝模數為E=20mm和100mm的Φ9.2mm的安裝孔，使得框架組裝靈活方便。

②開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。

③水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施。

④電纜隔室的設計使電纜上、下進出均十分方便。

⑤抽屜高度的模數為160mm。抽屜改變僅在高度尺寸上變化，其寬度、尺寸不變。相同功能單元的抽屜具有良好的互換性。單元回路額定電流400A及以下。

⑥抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元設有的機械聯鎖裝置。1抽屜單元為主體,同時具有抽出式和固定性,可以混合組合,任意使用。

⑦柜體的防護等級為IP30 IP40,還可以按用戶需要選用。
