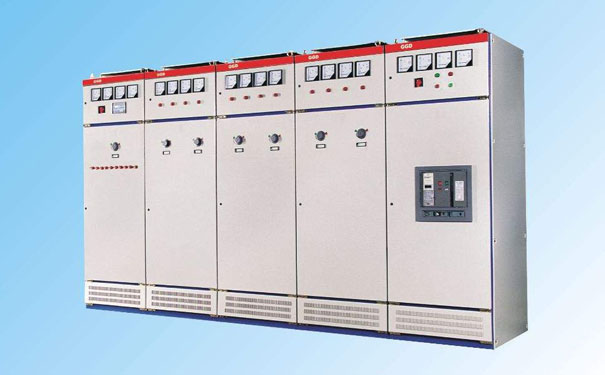

(1) GGD型電氣柜用途

GGD型交流低壓配電柜適用于變電站、發電廠、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流1000-3150A的配電系統，作為動力、照明及發配電設備的電能轉換、分配與控制之用。

GGD型交流低壓配電柜是根據能源部，廣大電力用戶及設計部門的要求，按照經濟、合理、可靠的原則設計的新型低壓配電柜。

產品具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便，系列性，實用性強、結構新穎，防護等級高等特點。可作為低壓成套開關設備的更新換代產品使用。

(2) GGD型電氣柜結構特點

①　GGD型交流低壓配電柜的柜體采用通用柜形式，構架用8MF冷彎型鋼局部組裝而成，并有20模的安裝孔，通用系數高。

②　GGD柜充分考慮散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

③　GGD柜按照現代化工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方，面目一新。

④　柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。

⑤　柜體的防護等級為IP30，用戶也可根據環境的要求在IP20—IP40之間選擇。
